故事是這樣開始
說到飛行....全世界都會講到"萊特兄弟"...
雖然有許多人嘗試著各種方式..企圖對抗地球引力....
但結果都不算成功...
直到1903年12月17日.....見證奇蹟的時刻...
萊特兄弟終於成功的飛行了12秒，航程36.5公尺....
引領全人類進入天空 ....
"飛行者一號"
現在....
讓我們來重現大師的傑作吧!!!....
薑!薑!薑!薑!!!
電控雙翼機!!!!
(有改一下啦....天行者水平尾翼在前面...我們做在後方囉!!)
製作者 : 姜威良 老師
機型 : 雙翼機
遙控器 : Futaba (2.4GHz)
配備 : 馬達 1260KV
電變 : HobbyWing SkyWalker 40A 無刷電變
電池 : 11.1V
材質 : 3mm 珍珠板 / 5mm 珍珠板

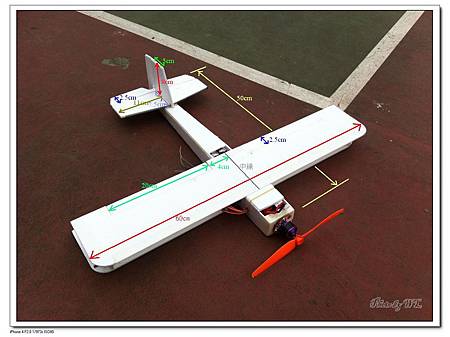

尺寸/設計 :
製作步驟 :
(1) 依設計尺寸描繪於3mm 珍珠版並裁割下來!

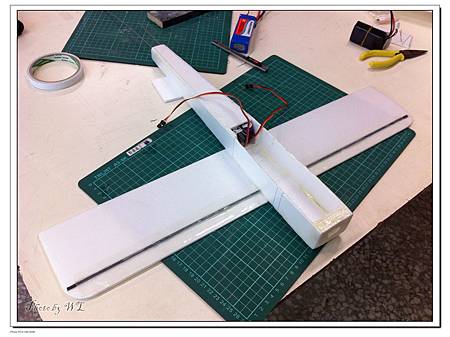

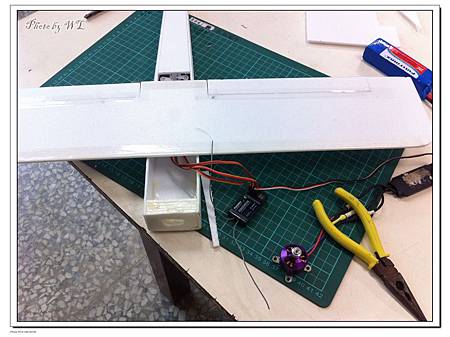

(2)機身以AB膠黏貼牢固後...

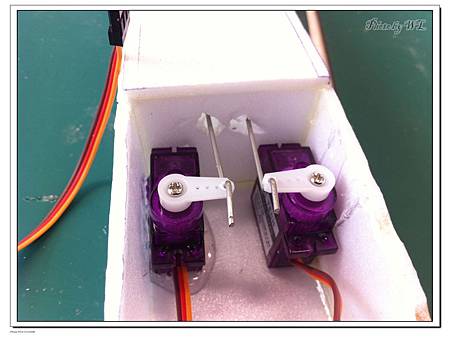

將馬達.電變.電池.伺服器..放在適當的位置調整好重心.....

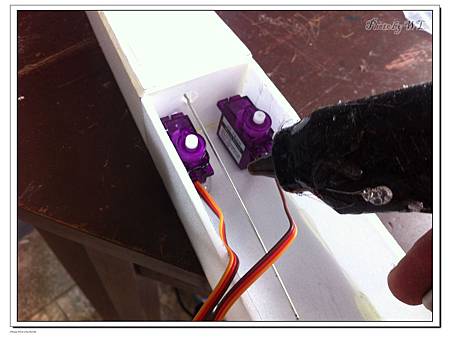

伺服器確定位置後.....以熱熔膠黏貼固定...
且將連桿試將在伺服器上...以確定伺服器與尾翼的舵面距離

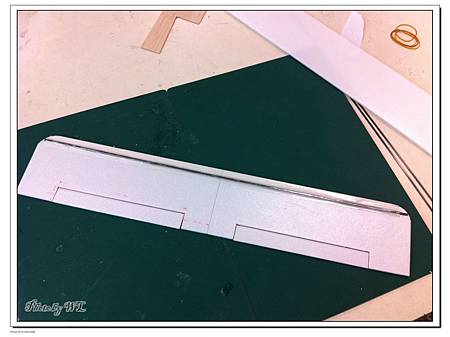

(3)上翼製作....

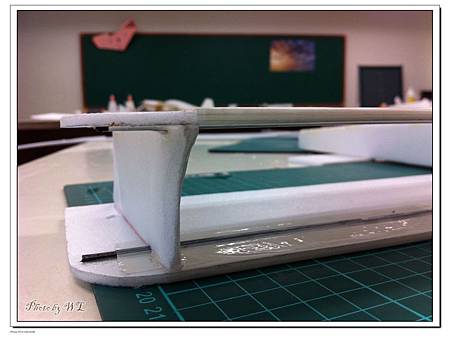

先於前端以AB膠黏上5mm寬碳纖棒加強結構 ....
再來是製作副翼的兩個舵面... (黏貼方式請參考下面尾翼製作)

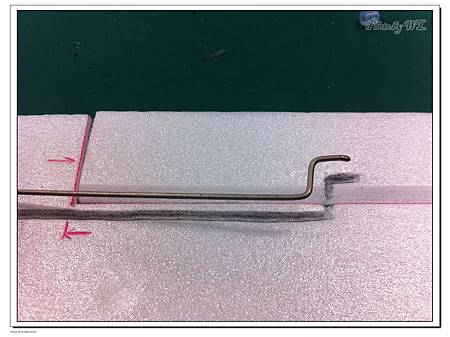

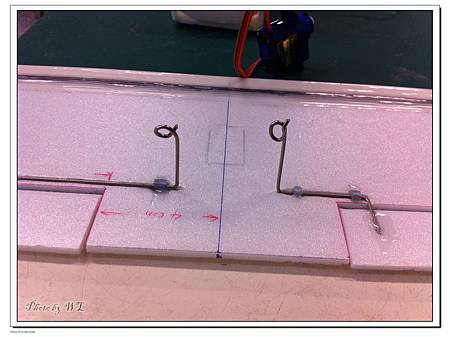

將連桿一邊拗成直角...並且做好記號...割出凹槽....
利用小軟管(用養樂多吸管更便宜..更簡單)
穿過連桿用AB膠固定於翼面上....
記得不要連同連桿一起黏住...不然黏死就轉不動了唷....

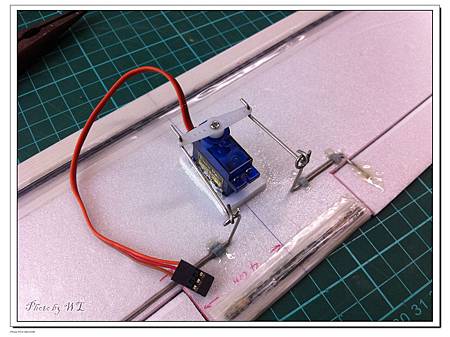

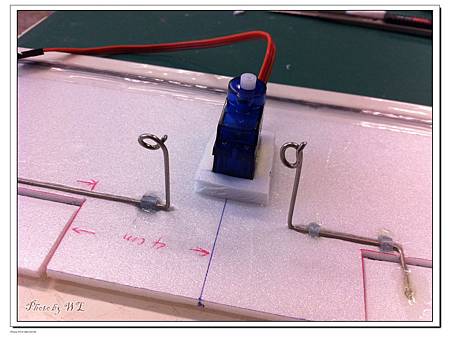

再來將副翼的伺服器固定於翼面內面中間 ...
並用兩段小段的連桿連接上一步驟舵面的連桿.....
副翼的上翼大致完成!!
(4)下翼製作....如同第(3)步驟....
不過不用做舵面....保留整個完整翼面...

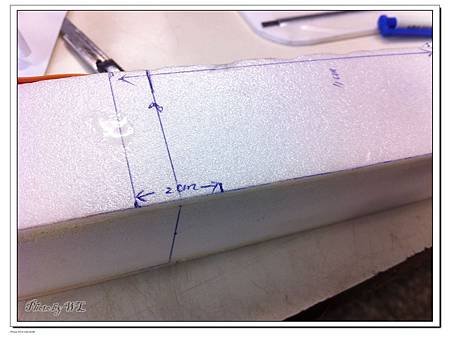

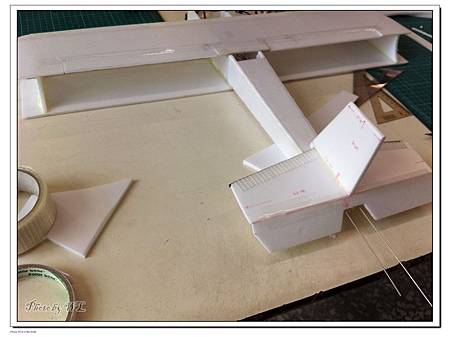

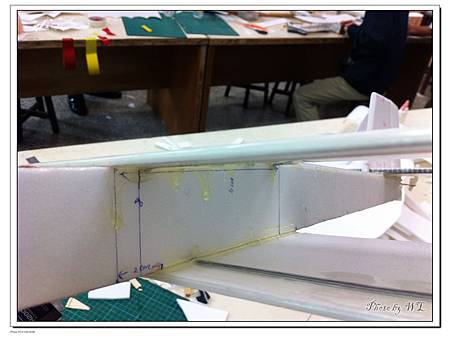

(5)確定上下翼的位置....
注意!!!上下翼前後需有一段差距....
不要完成對齊...以增加升力及穩定度......
此範例上下翼差距2cm

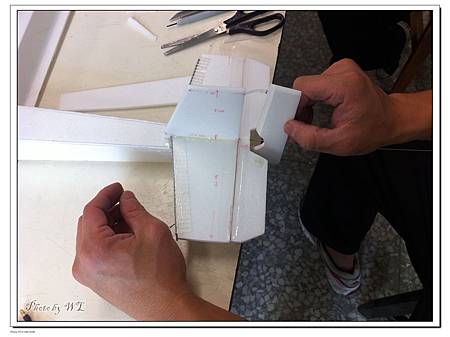

以AB膠將上.下翼固定牢固....
以並用一片珍珠板將上.下翼撐起....
除了可以確保兩翼的平行...還可以加強副翼的強度及穩定度....
(6)尾翼的製作 ....

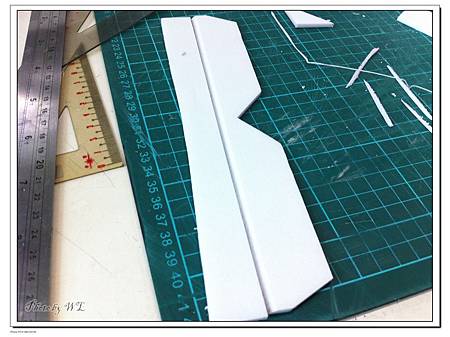

首先將水平尾翼割下後..
在前端以碳纖棒固定....
黏貼垂直尾翼...

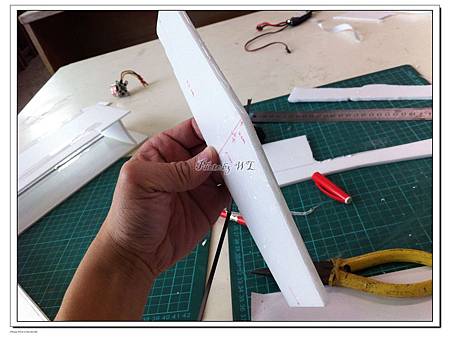

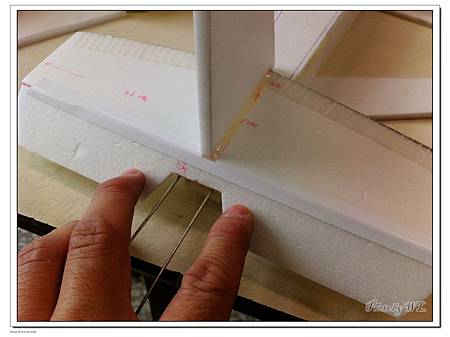

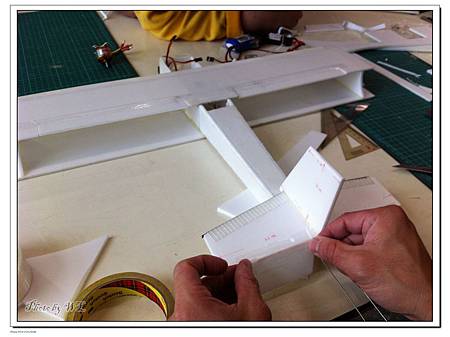

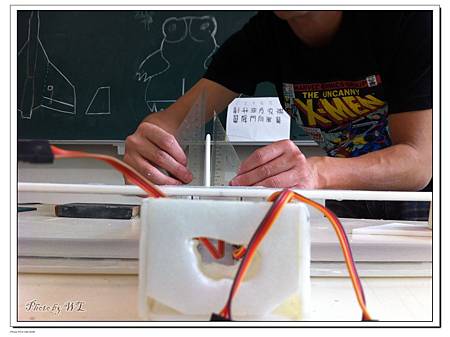

為確保垂直尾翼與水平尾翼 互相垂直
可利用兩三角板比對...
<PS: "水平尾翼的平面" 一定要和 "副翼的平面" 平行...
否則將造成飛機飛行時的氣流不穩定....影響飛行...>
再來是水平尾翼舵面的製作....

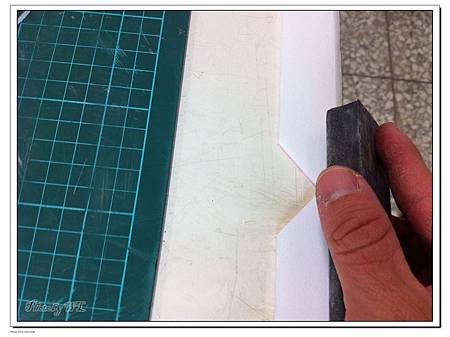

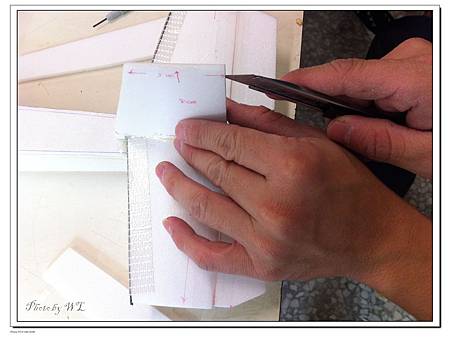

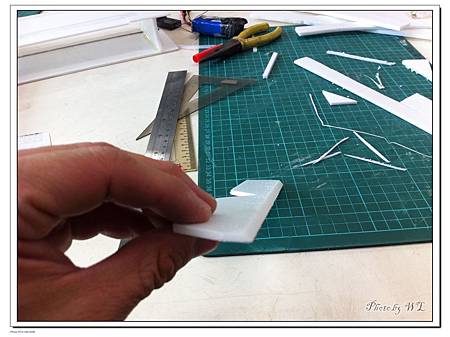

利用砂紙將舵面磨出一角度 ...
尾翼舵面應與尾翼呈現下面圖示...以確保舵面有空間轉動~~

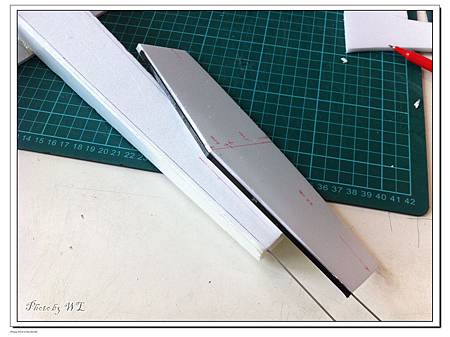

將磨好的尾翼舵面押到底...
並以雙面膠黏好..

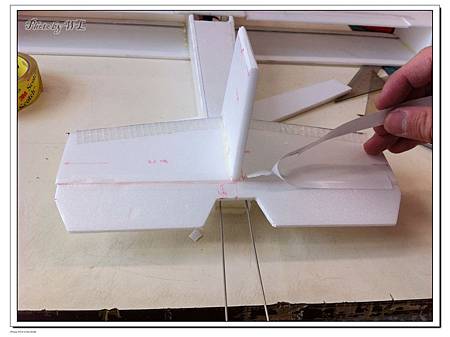

撕下雙面膠膠帶後....以"透明膠帶"再於同位置黏貼覆蓋雙面膠....

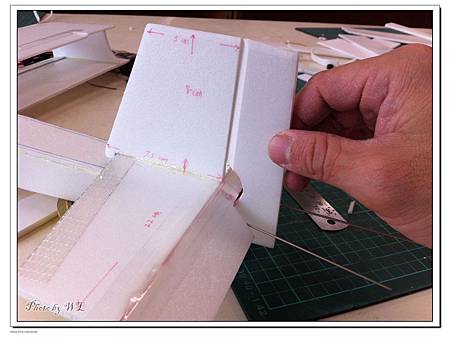

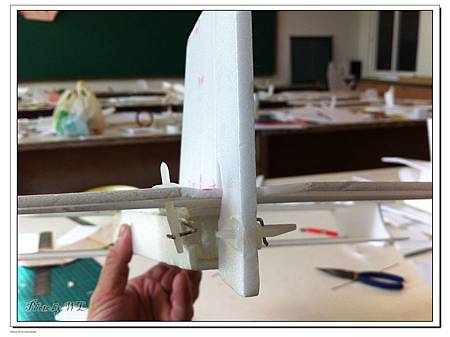

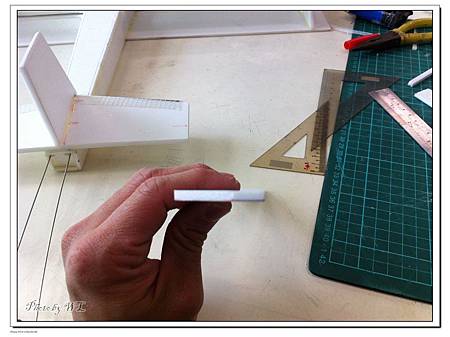

接下來為垂直尾翼舵面製作....

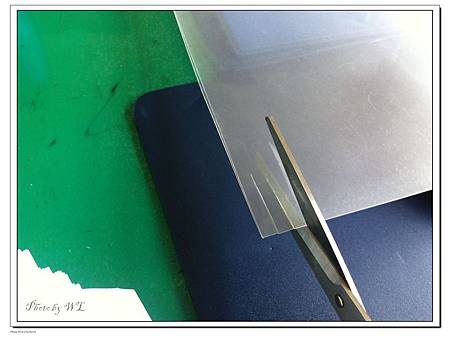

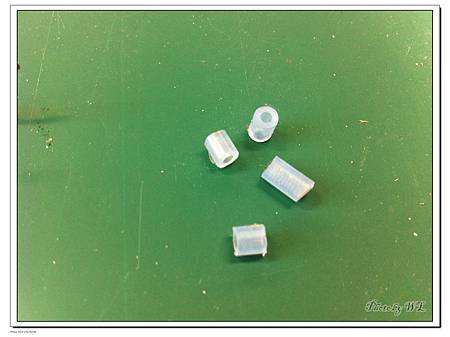

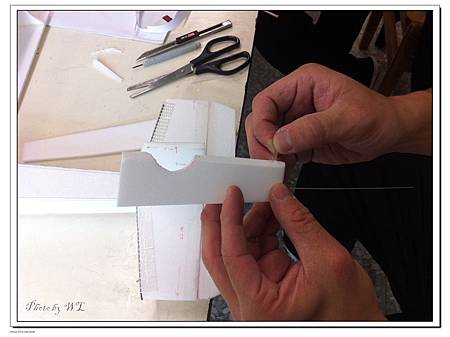

利用廢棄的 " L夾 " (裝資料的那種)
以刀片於適當位置挖洞...
並以AB膠黏好固定...
核對垂直尾翼上相對應的位置...

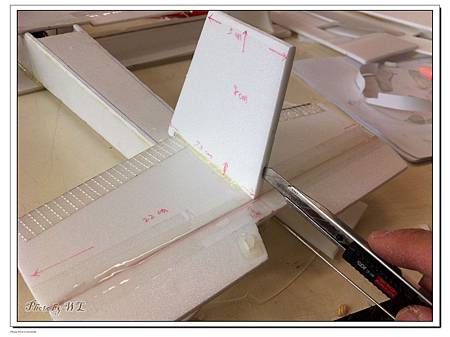

以小刀割出欲埋入的小洞
以同樣方式再割出其他三個洞
最後以AB膠黏貼完成...

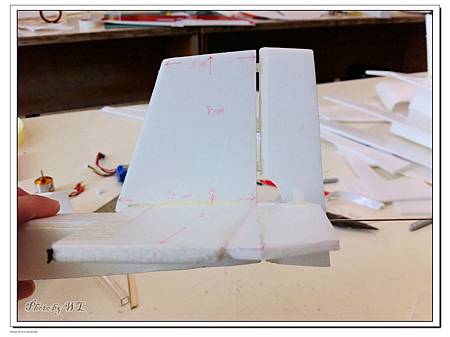

成品如下~
安裝好舵角器後...就完成尾翼製作了...

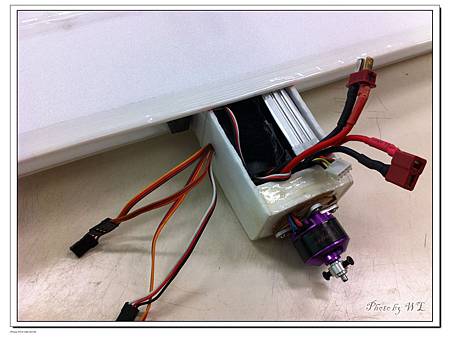

(7)馬達及其他配備安裝~~

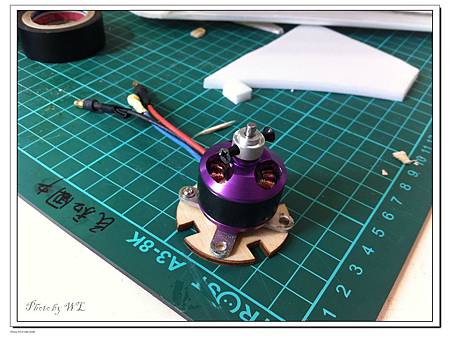

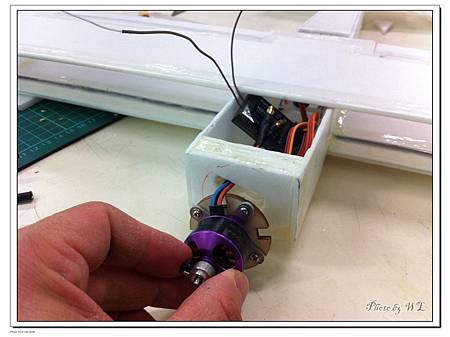

先將馬達牢固的鎖在底座上.......
確定好馬達位置做好記號...
以AB膠黏貼於機首的前端....
請注意....這步驟~~務必..一定...絕對....要黏好.....
除非你想看到你的飛機飛到一半.....頭爆飛出去....
(8)裝飾機身....
可以利用彩色膠帶..水彩..噴漆...等幫飛機上色~~~~
<PS:建議試飛確定機況ok的人再做就行了....>
<不然花了大把時間彩繪..飛機卻只飛行幾秒就墜地....一定會很嘔很嘔的.....>
薑!薑!薑!薑!
大功告成!!!!!!!!!!! 收工....
試飛與討論 :
(1)經過試飛....結果就是...........很好飛 (嘿嘿!!戳下巴中...)
不過...不宜再縮小機身及翼展了....飛太小很容易受到氣流的影響...
而讓飛機變得難以控制.....
(2) 至於降落!! 由於本人技術不佳..導致機體有時擦傷破損....
改善方法..可加裝輪子....避免機體直接磨到地面....
另外....降落時不可完全沒有動力!!
需以微弱的動力! 平滑的降落...才算完美喔!!!!
