巴爾紗木---其實就是俗稱的飛機木...質地輕適合飛行器製作~但卻不耐撞..容易壞損~~
為了指導學生參加高雄科工館的手擲機大賽....我們稍稍修正一下做法...
好讓孩子可以 在1~2小時內將飛機製作完成並送上天空.....
這比賽 比較不同的是...."直線飛行"與"滯空飛行"需為同一架飛機....(其實兩種比賽的飛機做法有些許不同)
首先

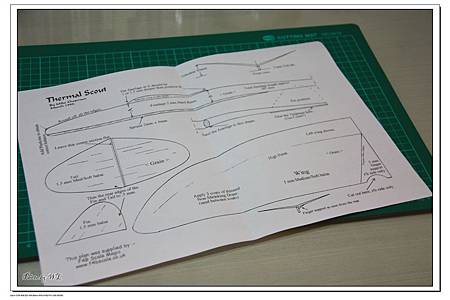

1.下載你最甲意的手擲機版型.

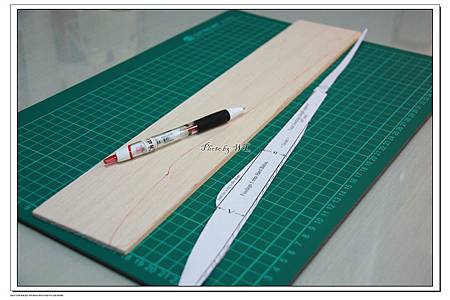

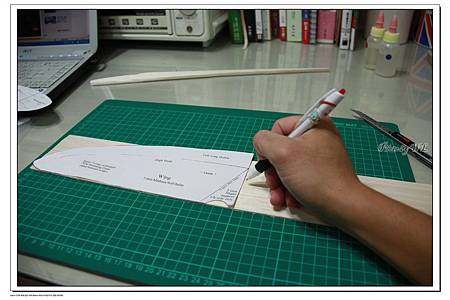

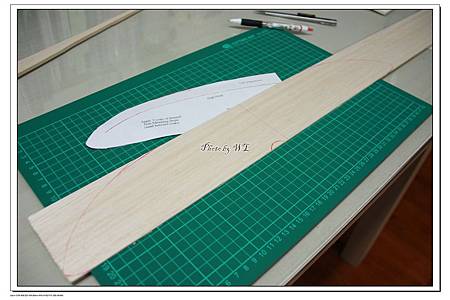

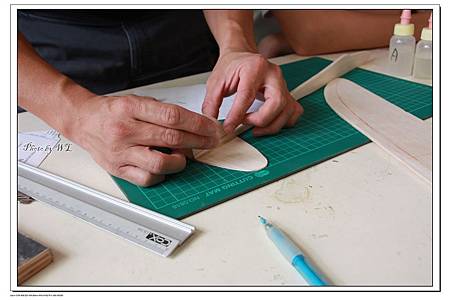

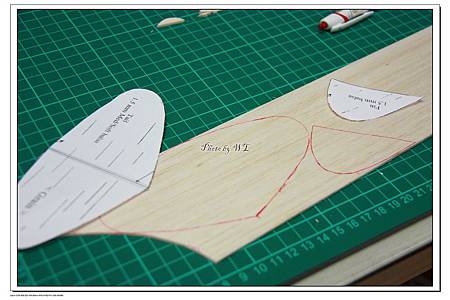

剪下後分別放在巴爾紗木上描上版型..
<這個部驟請注意木紋方向>
機身的部份我們用5mm的巴爾紗木製作
副翼及水平尾翼.垂直尾翼的部份則用2mm的巴爾紗木製作

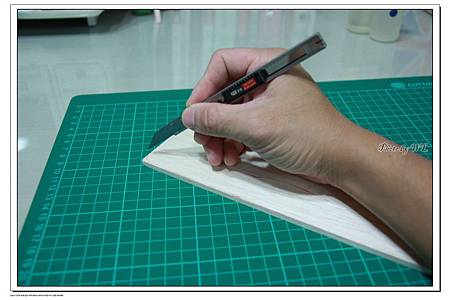

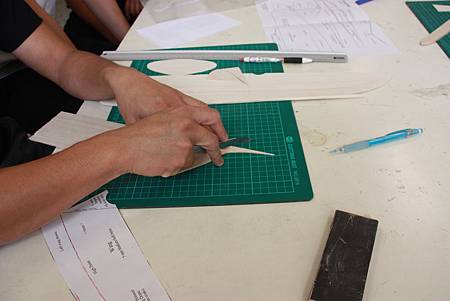

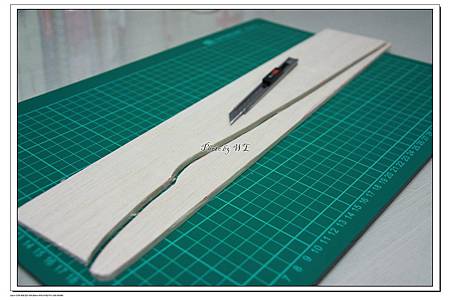

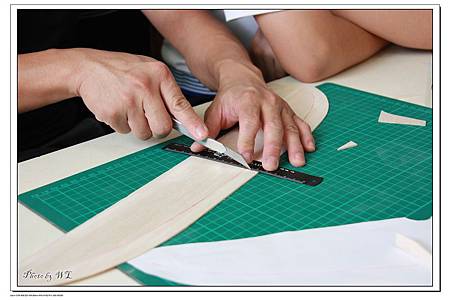

2.利用美工刀將畫好的版型割下.
請注意下刀的方式..以免割出像狗啃的機身....
<<錯誤方式>>角度過大..易造邊緣破裂

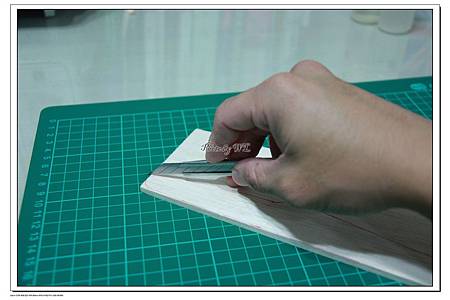

<<正確方式>>小角度...多次劃割...不一次割斷

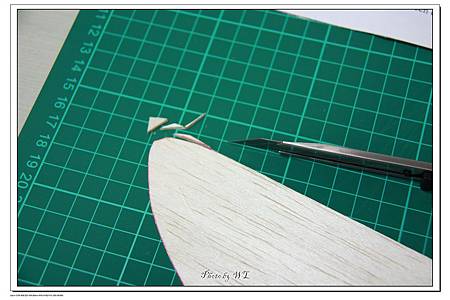

遇到轉彎處----可以切線方向.分段割下...

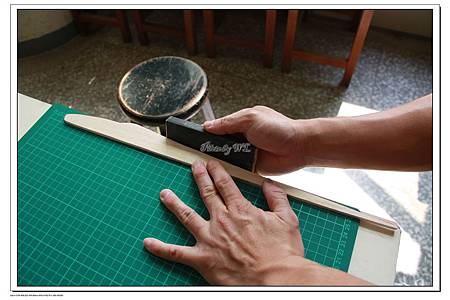

3.利用沙紙打磨割下的機身及機翼.

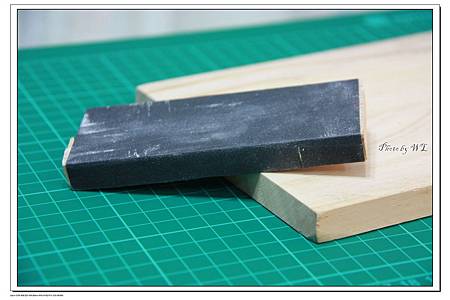

請先利用不要的木塊黏上沙紙....
磨機身時務必注意角度...

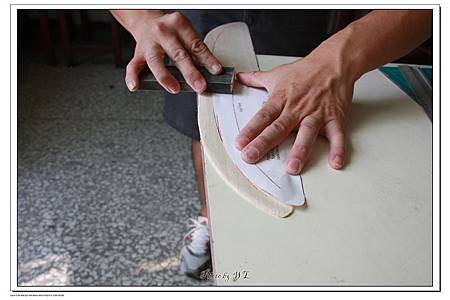

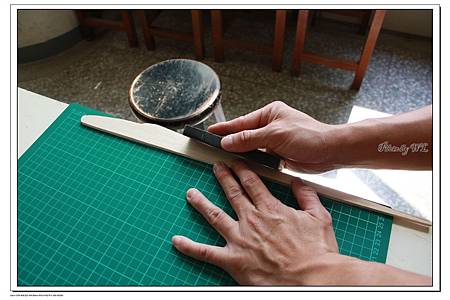

<垂直磨法>利用桌子邊緣90度角
<圓弧磨法>稍微改變角度...一點一點分段磨

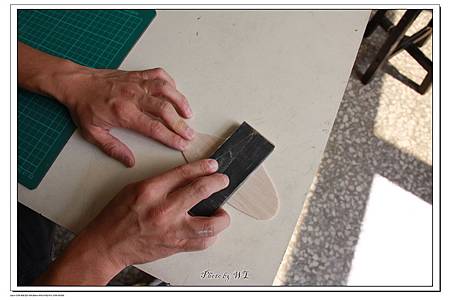

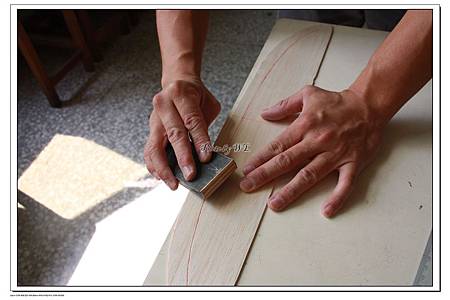

處理副翼時方法相同...順著木紋方式來磨(2mm較薄需小心磨)

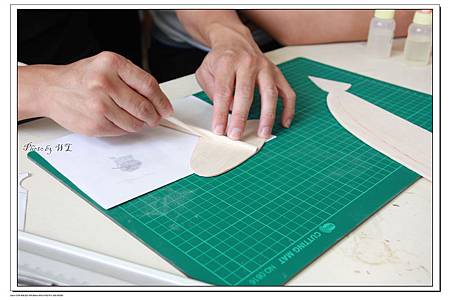

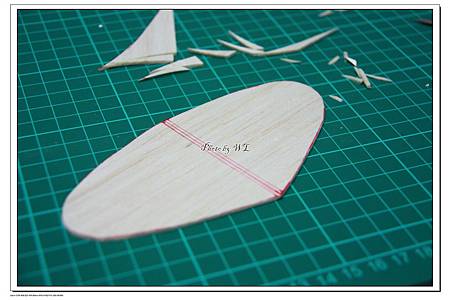

找出"最高點"(紅線處).....再往前後兩端依序輕磨
為了避免不小心磨過頭..把最高點給磨掉了...
可以沿著最高線 貼上膠布(千萬不要用黏性太好的膠布...以免撕下後造成機翼的破壞)
或是用 剛剛的版型直接遮蔽
為了減輕機體重量...
可以將尾翼從2mm磨薄至1.5mm
4.組裝黏貼機身及機翼.
要黏貼各個部位..我們可用
<法1>"瞬間膠"(快乾)...非常容易黏貼..但撞擊易在黏貼處旁邊造成破裂...而且黏合時要非小心..角度一不對就無法挽回

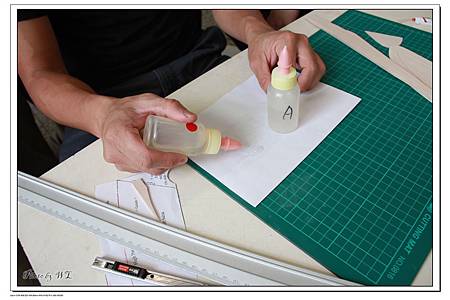

因此我們採用<法2>"AB膠"來黏貼....
此步驟建議從"水平尾翼先黏"
再黏垂直尾翼

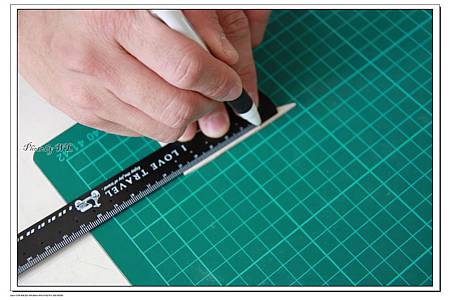

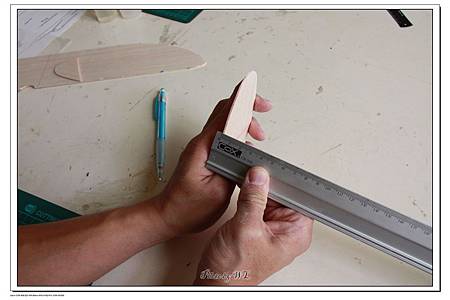

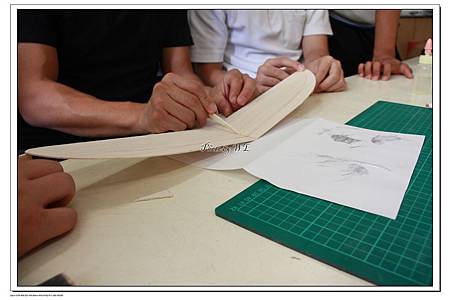

再來利用割剩的飛機木取一小段參考版型上所註記副翼至機身的長度
最後副翼對黏之後....再將副翼黏上機身...就大功告成了....

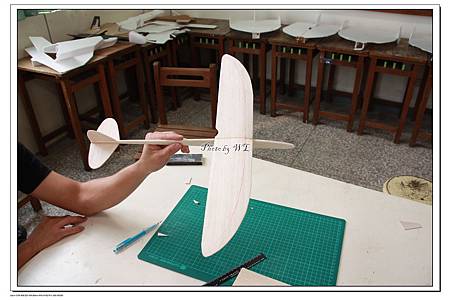

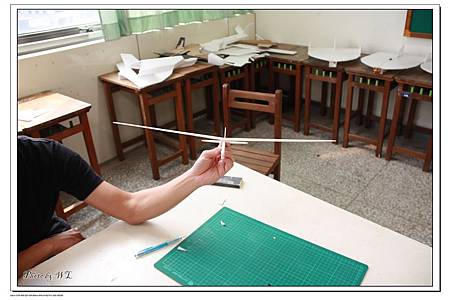

利用水平尾翼 檢查副翼 是否有黏歪之情況...
配重物 無固定方式....
我們可用"硬幣"...也可用"鐵線"...還可用"塑鋼土"....
更簡單的直接用"長尾夾"即可.....
配重 完的重心....記得要落在副翼的1/3~~1/2之間....

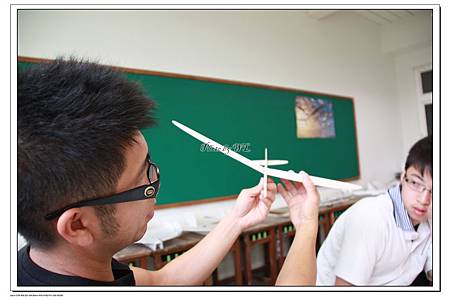

一切就續...
就可以來射手擲機了!!!!!!
enjoy it !!
