今日...要與大家分享的是.....<橡皮筋動力飛機製作教學>

如何利用現有的版型製作橡皮筋動力機呢...

其實不會很難喔~

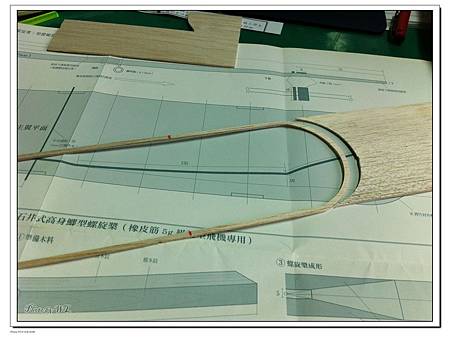

(1).製作主翼

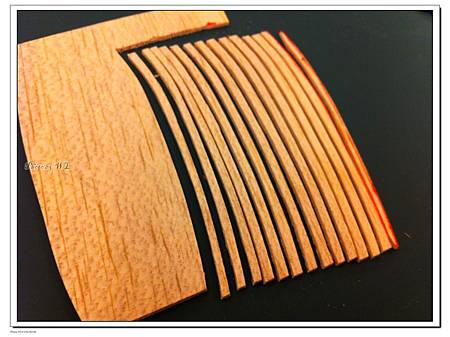

大家可利用2mm厚的巴爾紗木....

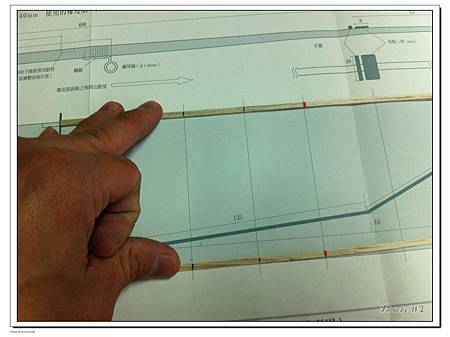

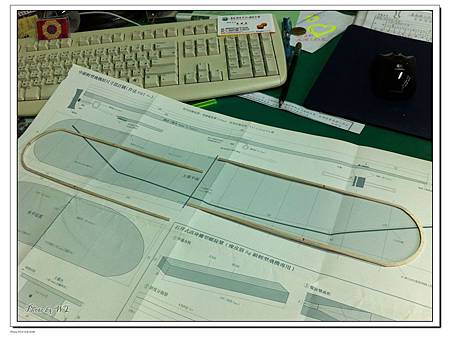

依版型圖案大小....割出主翼骨幹....

IMG_4825

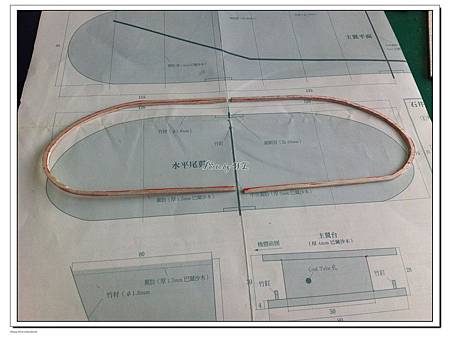

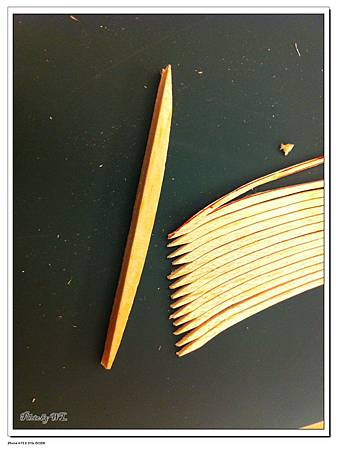

其實我們常看到玩家們...這一步驟木材的選擇多為"竹"

利用熱蒸氣使它彎曲...做出主翼之弧度...

但.....為了方便起見~

我們選擇了易切割的巴爾紗木來代替!!

IMG_4824

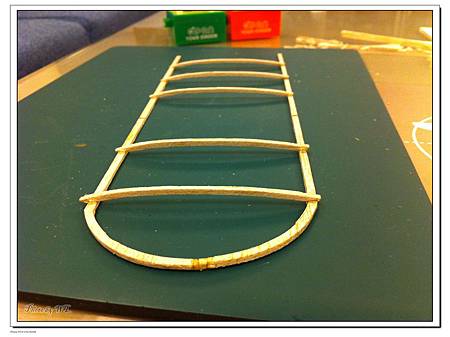

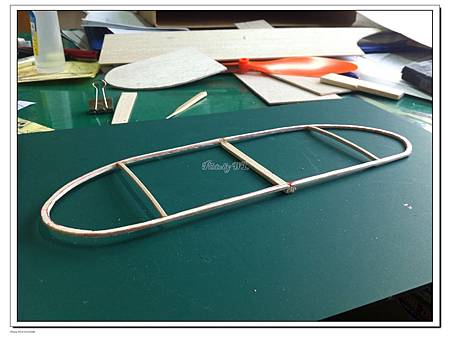

(2).翼肋製作

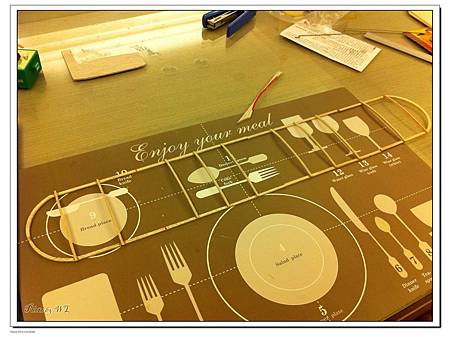

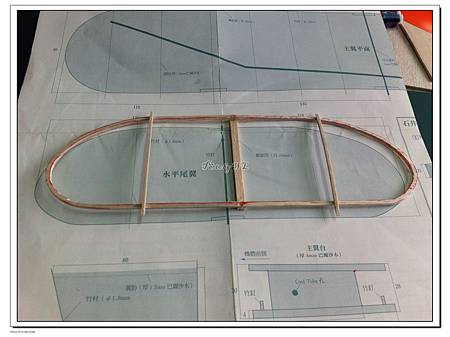

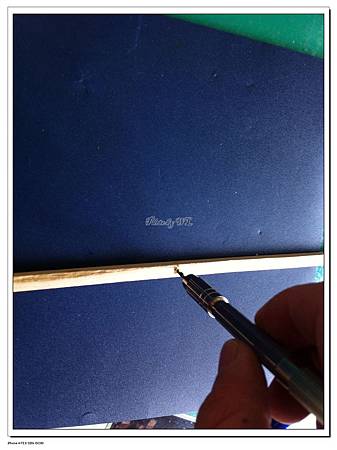

   首先...描繪出翼肋位置~

  IMG_4827

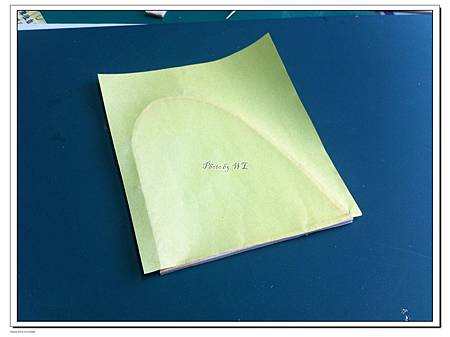

利用硬紙板(隨手可得之廢紙亦可)...割出所需之翼肋~

IMG_4833

IMG_4834

將兩端磨出平滑弧度....

 IMG_4835

確定好位置後...利用瞬間膠或AB膠...

黏貼固定

IMG_4838



IMG_4837

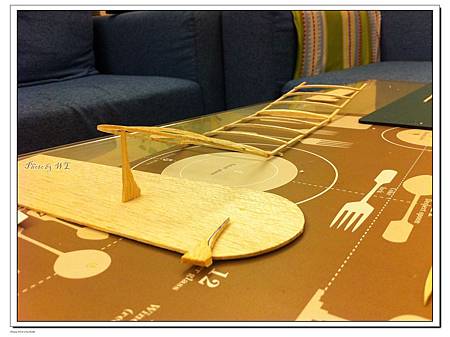

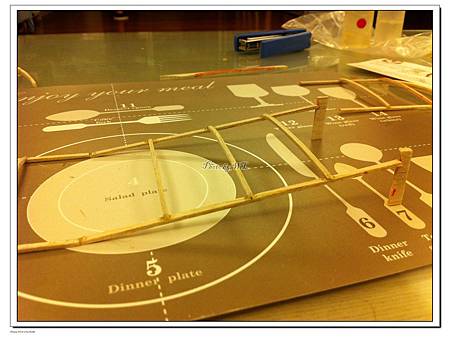

(3).上反角製作

   利用廢棄的巴爾紗木(也可以利用不要的名片..我個人覺得也很好用喔!!)...

   在3cm處割出一缺口....

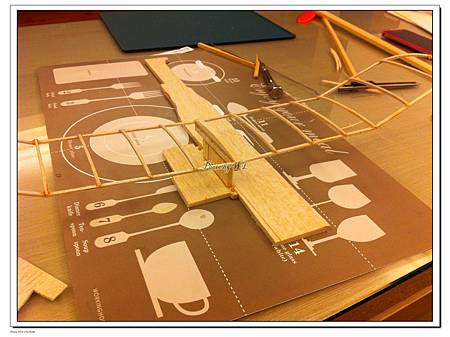

   並將上一步驟所完成的之翼架於缺口處...

   好黏貼出對稱之上反角....

 IMG_4840



IMG_4844

IMG_4845

(4).主翼台製作

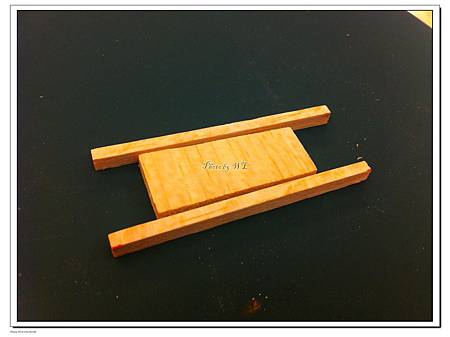

    利用5mm的巴爾紗木,依版型割出一梯形木片(注意木紋喔..與上下相互垂直)及二根上下座....
IMG_4848

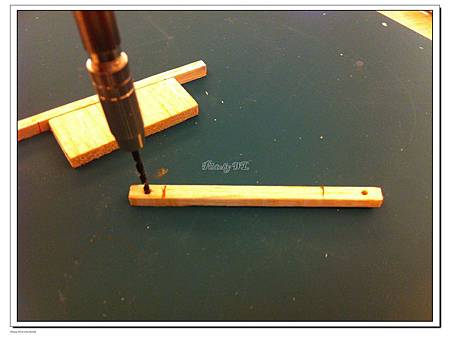

使用直徑2mm的手動鑽頭....在下底座的巴爾紗木前後各鑽一個小洞...

並且塞進一小段竹釘(約7~8mm長)..好當做橡皮筋固定器....

IMG_4849

  以AB膠或瞬間...將主翼黏貼固定...

IMG_4850

(5).翼面製作

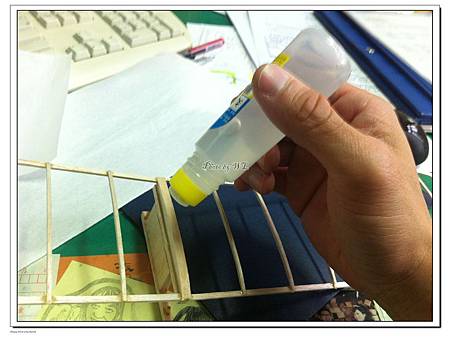

  將完成的主翼枝幹均勻的塗上一層膠水....(也可以直接用口紅膠上膠..)

IMG_4867

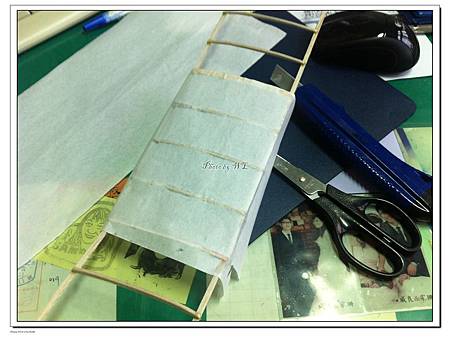

將準備好適當大小的宣紙..儘可能平整的黏貼於主翼上

IMG_4868

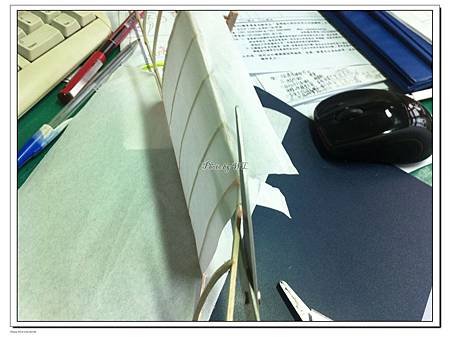

將多餘的部份剪去..

IMG_4869

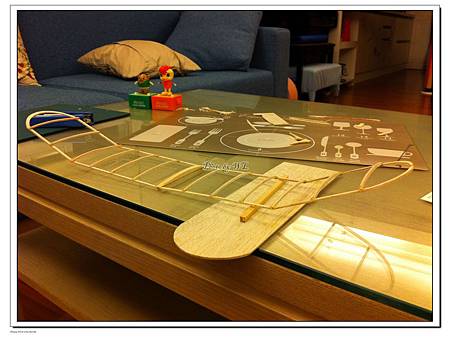

(6).製作垂直尾翼.及水平尾翼..

     <如主翼製作方法>

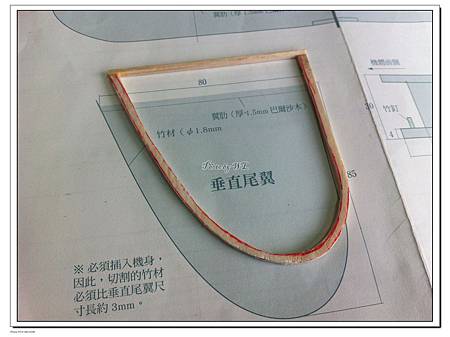

   依版型切割

IMG_4889

IMG_4890

製作翼肋



IMG_4892

IMG_4893

黏貼翼面



IMG_4895

IMG_4899

 (7).機身..及ㄈ型螺旋槳座製作..

  先用白楊木切割出機身...

  再切割出一塊2cm*1cm之白楊木以製作ㄈ型螺旋槳座..

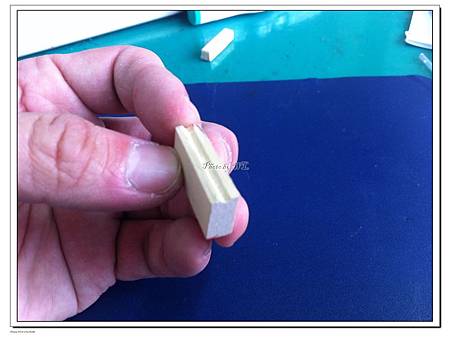

  中間以砂紙磨出一溝槽~

IMG_4865

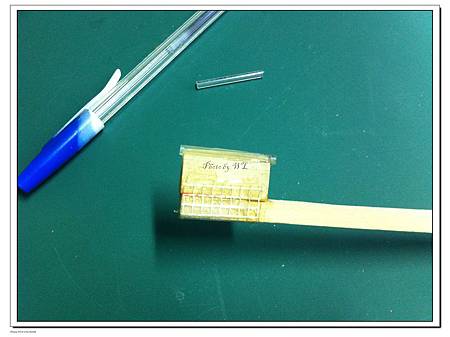

裁剪用完的筆管一小段..並與上一步驟完成的零件一同黏貼於白楊木機身上

IMG_4898

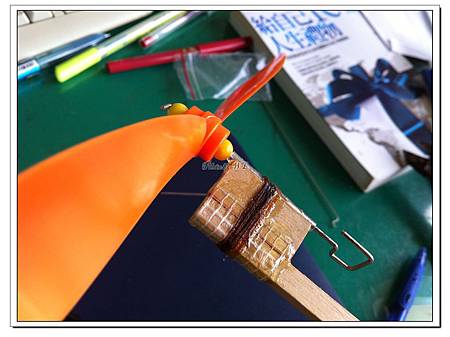

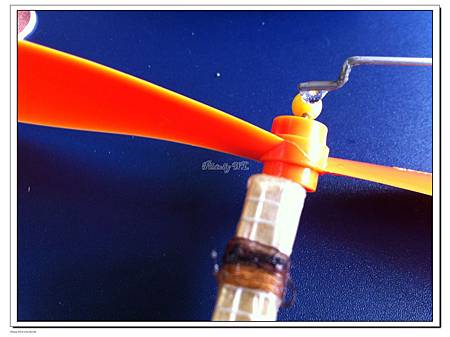

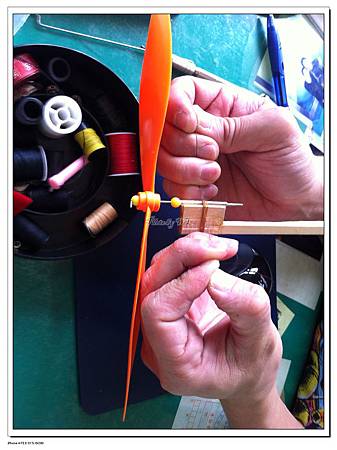

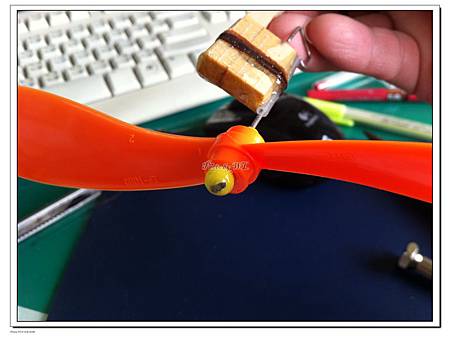

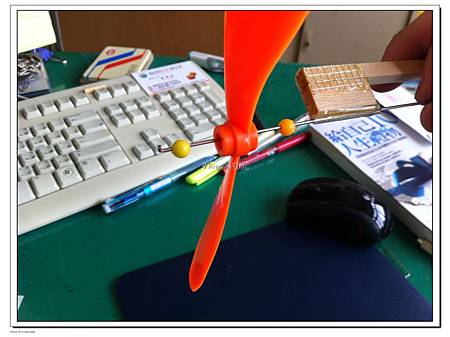

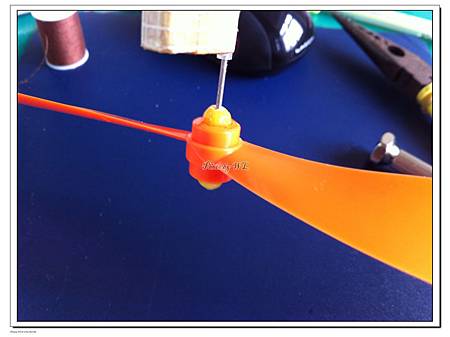

 將連桿折一直角..並依序穿過BB彈..螺旋槳..BB彈~~

(ps 兩顆BB彈需先用2mm手動鑽頭鑽洞唷!)

取適當連桿長度後~將多餘之處剪除....

IMG_4903

為加強ㄈ型螺旋槳座的強度..

我們可利用棉線纏繞後..再加上AB膠固定

IMG_4908

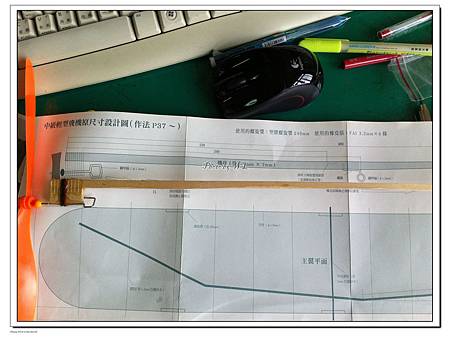

將裁剪好的連桿後端折成一勾狀..供橡皮筋用...

IMG_4909

 (8).橡皮筋掛勾製作..

對照版型...定出適當的掛勾位置..

IMG_4910

利用手動鑽頭鑽一小洞

IMG_4912

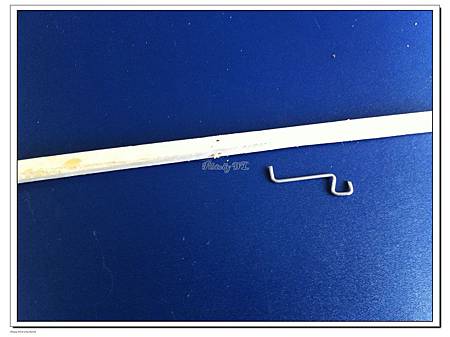

利用連桿折出掛勾形狀...

IMG_4913

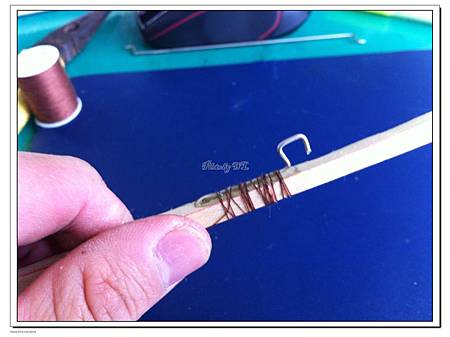

  並將一端插入上一動作所鑽出的小洞中...並用棉線加強固定..

IMG_4915

以AB膠黏好螺旋槳前後的BB彈...

IMG_4917

IMG_4918

IMG_4919

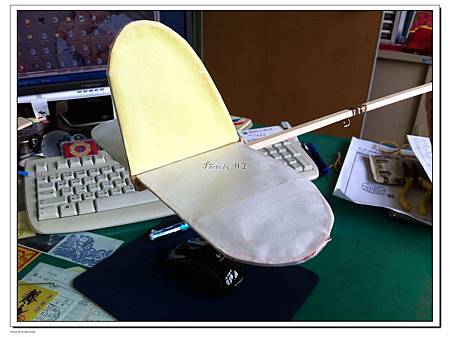

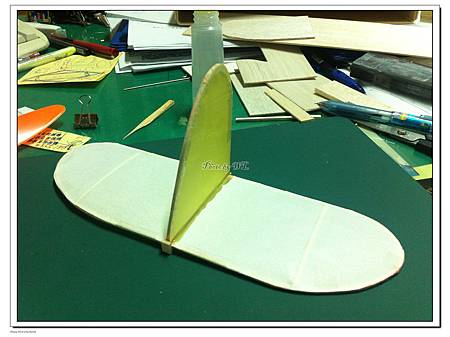

 (9).固定尾翼..

IMG_4920

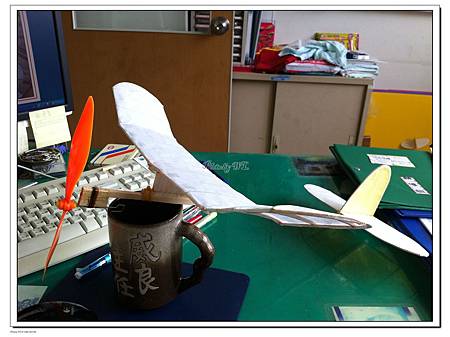

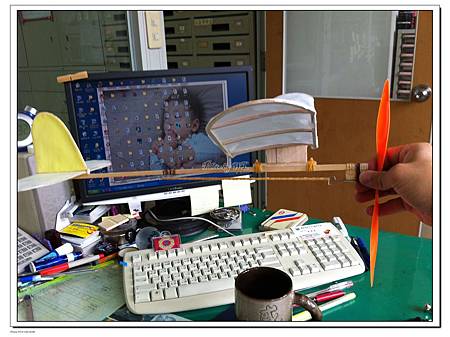

大功告成囉!!

IMG_4922

IMG_4923

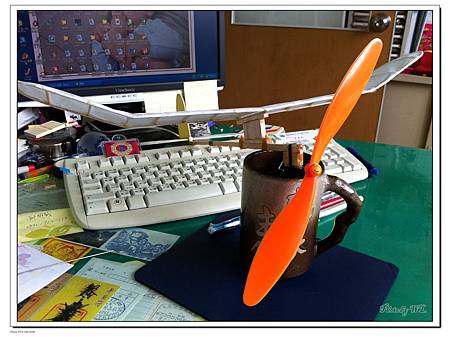

  首航測試!!!!!
